根據(jù)耐火澆注料的施工要求，為了保證澆筑質(zhì)量，在冬季施工時(shí)必須采取保溫措施防止?jié)沧⒘霞敖Y(jié)合劑被凍壞。在冬季施工時(shí)，由于環(huán)境溫度低，澆注料流動(dòng)性較差，硬化時(shí)間較長(zhǎng)，給施工帶來一定困難。

　　以爐缸澆注料為例，低溫澆筑對(duì)耐火澆注料的影響主要有以下幾個(gè)方面：

　　一是施工溫度過低，澆注料攪拌混合效果不好，出現(xiàn)攪拌不均勻的情況；

　　二是澆注料流動(dòng)性變差，材料的氣孔率增大，物理強(qiáng)度降低；

　　三是由于溫度較低，硅溶膠結(jié)合反應(yīng)緩慢，當(dāng)溫度低時(shí)，硅溶膠會(huì)出現(xiàn)凍膠，導(dǎo)致硅溶膠失效，進(jìn)而影響澆注料的質(zhì)量,在北方寒冷區(qū)域，會(huì)出現(xiàn)澆注料在施工時(shí)凍凝的現(xiàn)象，由于澆注料凍住，在解凍后強(qiáng)度會(huì)非常低，會(huì)出現(xiàn)分層掉塊現(xiàn)象；

　　四是從凝結(jié)硬化上來說，由于溫度低，硬化時(shí)間較長(zhǎng)，影響施工進(jìn)度。當(dāng)溫度在0℃以下時(shí)，不僅不能正常硬化，還會(huì)對(duì)材料內(nèi)部結(jié)構(gòu)產(chǎn)生不良影響，在烘爐時(shí)澆注體大面積脫落，影響正常投產(chǎn)。

　　根據(jù)上述高爐用耐火材料在冬季施工時(shí)，為了保證施工質(zhì)量及澆注體強(qiáng)度，為了避免材料被凍壞，要求施工環(huán)境不能低于5℃，要采用一定的保溫措施。通過現(xiàn)場(chǎng)施工技術(shù)指導(dǎo)實(shí)踐，總結(jié)以下耐火澆注料冬季施工的保溫措施。

　　措施一：

　　施工前用帆布或塑料膜將材料蓋住，并且接入暖風(fēng)機(jī)不斷地進(jìn)行保溫處理，從而達(dá)到保溫效果，值得注意的是，該方法必須保證防火安全，以避免引燃帆布或塑料膜。

　　措施二

　　施工時(shí)在攪拌機(jī)以及泵送機(jī)周圍，布置暖棚以及接入一定數(shù)量的暖風(fēng)機(jī)，提高攪拌機(jī)以及泵送機(jī)處的環(huán)境溫度，合理規(guī)劃電線線路，以不妨礙作業(yè)且放置安全為主。

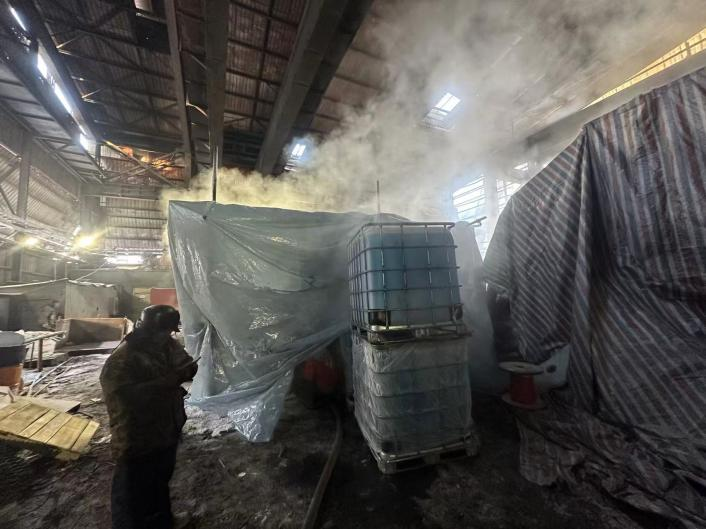

　　圖為攪拌機(jī)及泵送機(jī)搭設(shè)暖棚

　　措施三：

　　爐內(nèi)施工時(shí)，在施工區(qū)域上方支設(shè)暖棚且在爐內(nèi)接入暖風(fēng)機(jī)，維持爐內(nèi)溫度，并且暖風(fēng)機(jī)要合理安排風(fēng)向，不能直接吹澆注體表面，防止局部溫度過高導(dǎo)致澆注體開裂。

　　措施四：

　　對(duì)澆注用結(jié)合劑進(jìn)行加熱處理，溫度控制在15℃-35℃為宜，需控制好加熱溫度防止溫度過低或過熱。（北京聯(lián)合榮大專家組）
