單流板坯連鑄中間包主要由鋼殼、保溫層、永久層、工作層等組成，在連鑄生產(chǎn)使用過(guò)程中，包殼溫度是評(píng)價(jià)中間包能否繼續(xù)使用的重要應(yīng)用指標(biāo)。因此，關(guān)注包殼溫度變化至關(guān)重要。
單流板坯連鑄中間包是目前國(guó)內(nèi)板坯中間包領(lǐng)域里最常見(jiàn)的、使用最為廣泛的包型，它屬于矩形包。其內(nèi)部結(jié)構(gòu)特點(diǎn)是：內(nèi)部安裝預(yù)制件擋渣墻，擋渣墻將其內(nèi)部結(jié)構(gòu)分為沖擊區(qū)和非沖擊區(qū)兩部分。在澆鑄使用過(guò)程中，沖擊區(qū)持續(xù)受到鋼包套管內(nèi)鋼水的沖擊、侵蝕。沖擊區(qū)包殼溫度作為重點(diǎn)關(guān)注部位，如果該部位溫度變化過(guò)高、過(guò)快，那么該包就有被迫下線的危險(xiǎn)，導(dǎo)致異常下線，進(jìn)而影響連鑄機(jī)正常生產(chǎn)運(yùn)行。
以某鋼廠為例，板坯生產(chǎn)線年產(chǎn)值約100萬(wàn)噸，屬于單流板坯連鑄中間包，使用時(shí)間要求24小時(shí)。在近期生產(chǎn)時(shí)，頻繁發(fā)生包殼溫度過(guò)高現(xiàn)象，影響連鑄生產(chǎn)作業(yè)連續(xù)性，被迫下線。為此，有必要采取措施解決此類問(wèn)題。
引起矩形中間包包殼溫度過(guò)高的原因有很多，主要因素包括鋼殼厚度、錨固鉤設(shè)計(jì)、隔熱層材料設(shè)計(jì)、永久層澆注料材質(zhì)選擇、以及工作層厚度等。
為解決上述包殼溫度過(guò)高問(wèn)題，北京聯(lián)合榮大技術(shù)專家提出了一系列改進(jìn)措施方案，主要措施為：
一是改進(jìn)永久層澆注料材質(zhì)：通過(guò)調(diào)整澆注料的顆粒配比、添加優(yōu)質(zhì)高效分散劑，改善澆注料作業(yè)的流動(dòng)性和加水量。同時(shí)，選取體密低、強(qiáng)度高的顆粒骨料，來(lái)提高澆注料的整體導(dǎo)熱系數(shù)。
二是在現(xiàn)場(chǎng)施工時(shí)：針對(duì)包殼重點(diǎn)特殊部位，如沖擊區(qū)渣線部位，在施工新永久層時(shí)，需要對(duì)其進(jìn)行適當(dāng)加厚處理，厚度范圍在2-3厘米。
三是調(diào)整工作層干式料材質(zhì)：中間包在澆鑄使用過(guò)程中，工作層渣線部位如果滲透、侵蝕較快，會(huì)導(dǎo)致包殼溫度短期間內(nèi)急劇上升，嚴(yán)重時(shí)，包殼會(huì)發(fā)生變紅現(xiàn)象，有穿包、穿鋼的風(fēng)險(xiǎn)。為此，在調(diào)整干式料材質(zhì)方面，選取抗侵蝕、抗?jié)B透較強(qiáng)、品位高的、優(yōu)質(zhì)的燒結(jié)或者大結(jié)晶鎂砂作為原料，通過(guò)調(diào)整細(xì)顆粒配比，提高工作層整體的抗侵蝕、抗?jié)B透能力。
四是正確選用保溫板：選取低體密、抗折強(qiáng)度較高、導(dǎo)熱率較低的納米鋁箔反射保溫板，現(xiàn)場(chǎng)安裝時(shí)，針對(duì)特殊部位，沖擊區(qū)渣線部位，對(duì)其進(jìn)行適當(dāng)加厚處理，厚度范圍0.5-1厘米。同時(shí)，安裝保溫板時(shí)，保溫板之間盡可能多的預(yù)留出散熱孔位置，確保永久層澆注料烘烤過(guò)程中，充分的排除水汽。
五是錨固鉤長(zhǎng)度、分叉角度，以及對(duì)其排列方式進(jìn)行調(diào)整。錨固鉤作用是用來(lái)加固永久層澆注料整體結(jié)構(gòu)強(qiáng)度，所以，其長(zhǎng)度要統(tǒng)一標(biāo)準(zhǔn)，過(guò)長(zhǎng)、過(guò)短都影響其整體結(jié)構(gòu)的穩(wěn)定性。分叉角度統(tǒng)一120°，用來(lái)加大與永久層澆注料的接觸面積，同時(shí)，錨固鉤統(tǒng)一橫向排列。
采用要主降溫措施后，經(jīng)現(xiàn)場(chǎng)使用驗(yàn)證，持續(xù)使用觀察，澆鑄24小時(shí)，包殼溫度由原先的380℃降低至310℃，溫度明顯降低，整體使用情況良好。同時(shí)，也有利于提高整個(gè)中間包的使用壽命，具有廣闊的市場(chǎng)應(yīng)用前景。（北京聯(lián)合榮大專家組）

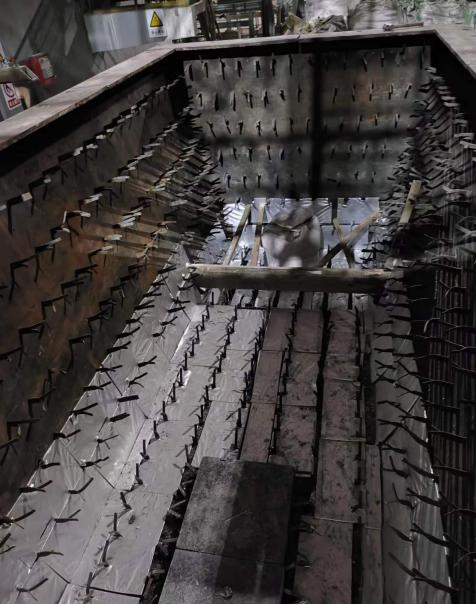

圖為保溫板現(xiàn)場(chǎng)施工

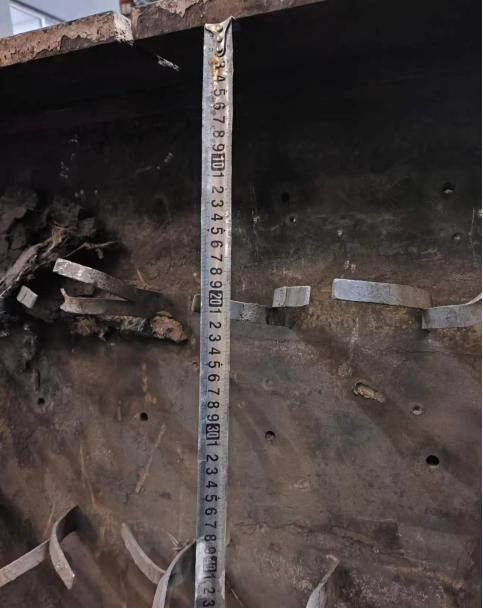

圖為 錨固鉤與包殼散熱孔

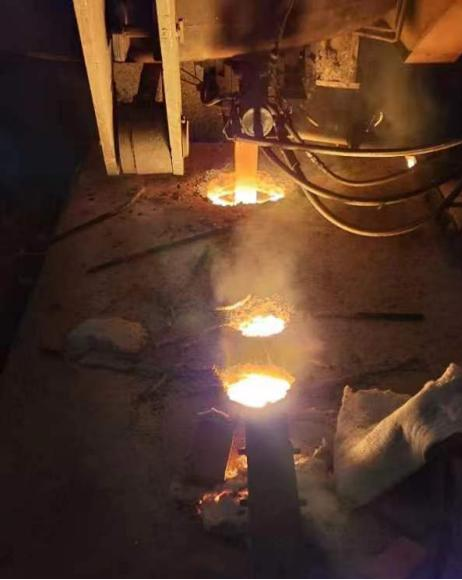

圖為現(xiàn)場(chǎng)使用

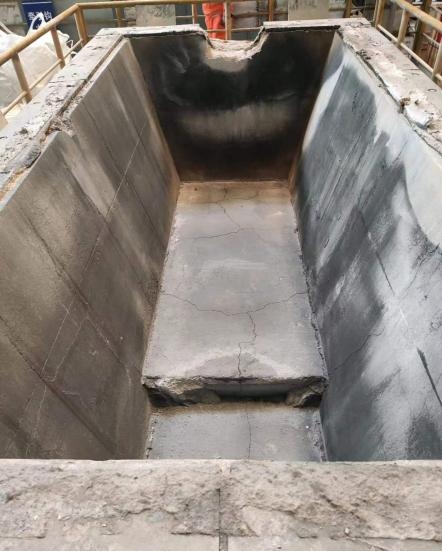

圖為 使用后（翻包）的永久層澆注料
