鋼包是盛裝和運(yùn)輸高溫鋼水的重要容器，內(nèi)襯長(zhǎng)期承受高溫、熱震、鋼水沖刷及渣蝕。鋼包襯采用鎂碳磚、鎂鋁碳磚等耐火材料，在鋼液、鋼渣的長(zhǎng)期沖刷與侵蝕下，使得鋼包襯的迎鋼面或翻渣面的損毀程度與其他部位不同步，從而影響整個(gè)鋼包的使用壽命。當(dāng)鋼包包襯的迎鋼面或翻渣面被鋼液或鋼渣沖刷、侵蝕剝落變薄、出坑、出溝時(shí)，用磚修補(bǔ)，勞動(dòng)強(qiáng)度較大，且新老接茬部位銜接不好，容易出現(xiàn)漏鋼事故。
為了解決上述問(wèn)題，北京聯(lián)合榮大工程材料股份有限公司（下文簡(jiǎn)稱聯(lián)合榮大）研制出一種新型鋼包包襯涂抹料，用于鋼包包襯薄弱部位的修補(bǔ)，一般修補(bǔ)操作在更換透氣磚或中修換渣線時(shí)進(jìn)行。該涂抹料使用方便，操作簡(jiǎn)單易行，且耐火度高、抗沖刷性優(yōu)良、抗侵蝕性好。
新型鋼包涂抹料技術(shù)是鋼鐵冶金行業(yè)中用于鋼包內(nèi)襯保護(hù)和修復(fù)的關(guān)鍵材料技術(shù)，旨在提高鋼包使用壽命、降低耐火材料消耗。涂抹料技術(shù)通過(guò)人工對(duì)缺陷部位的修補(bǔ)形成致密保護(hù)層，可顯著延長(zhǎng)內(nèi)襯壽命。
聯(lián)合榮大的新型鋼包涂抹料以白剛玉、高純鎂砂、氧化鋁微粉為主要原料，采用水泥結(jié)合，具有使用過(guò)程不剝落、抗沖刷性強(qiáng)、抗侵蝕性好、使用壽命高的特點(diǎn)。該新型涂抹料通過(guò)顆粒級(jí)配優(yōu)化，實(shí)現(xiàn)無(wú)需振動(dòng)即可均勻填充縫隙。涂抹后的鋼包包壁見(jiàn)下圖。

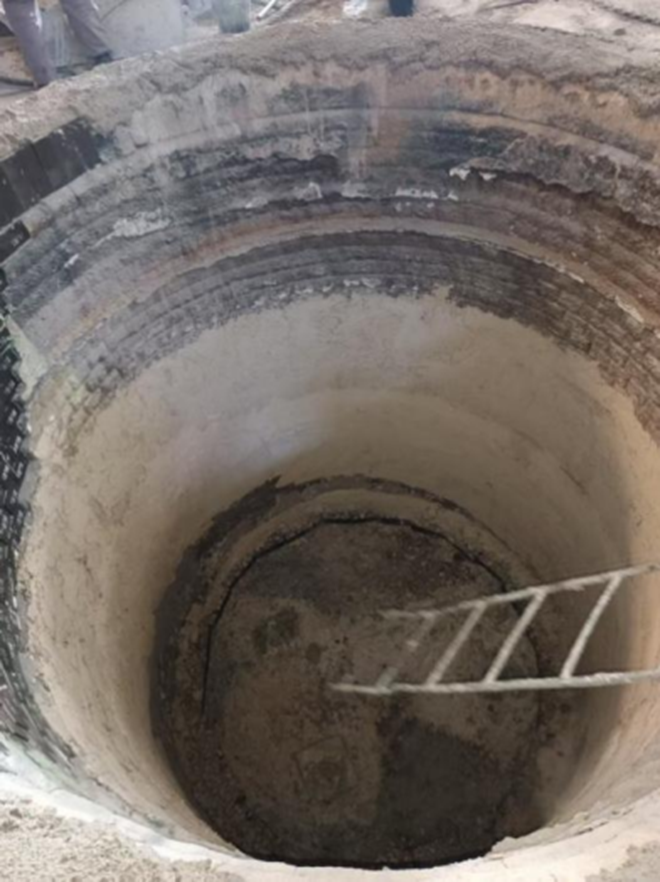

涂抹后鋼包包壁
該涂抹料的較佳涂抹厚度約20-30mm。涂抹太厚，使用時(shí)易發(fā)生燒結(jié)不完全引起的脫落現(xiàn)象；涂抹太薄，改善包壁磚使用壽命的效果不明顯。該涂抹料單次涂抹可延長(zhǎng)鋼包壽命15-25爐次，大大減少了停包檢修頻率，降低耐火材料消耗20%以上。在某鋼廠120噸精煉鋼包上進(jìn)行了應(yīng)用試驗(yàn)，使用涂抹料前鋼包包壁磚的使用壽命約為160爐；小修和中修各涂抹一次后，鋼包包壁磚的使用壽命提高至210爐。
該涂抹料在一定程度上解決了鋼包包襯局部侵蝕嚴(yán)重、出坑、裂紋等不易修補(bǔ)的問(wèn)題，提高了鋼包包襯的使用壽命，降低了鋼包因局部包襯侵蝕嚴(yán)重而提前拆中修的情況，穩(wěn)定了鋼包的使用壽命，對(duì)鋼包的節(jié)能降耗具有重要意義。
